BL-420N信号采集与处理系统相比于上一代信号采集与处理系统，引入了新的软件平台，可以在这个平台上扩展出信息化、网络化等大量新的功能；同时也扩展了硬件平台的功能，硬件系统可以方便识别连入前端的传感器类型，而且可以根据前端连接设备的不同扩展采样通道数。除满足原有常规信号采集与处理系统的功能之外，还能够满足信息化、网络化的发展要求，实现无纸化的实验报告过程，让学生的机能实验学习再上一个新台阶。

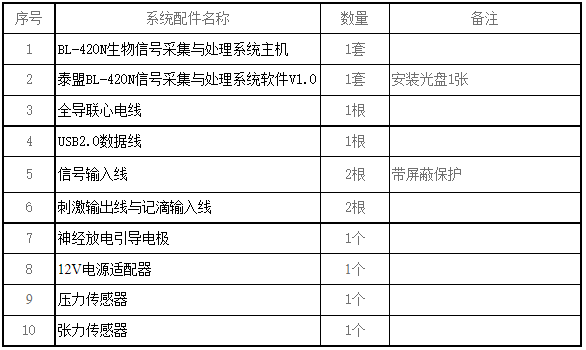

配置表

1.硬件参数

1.1采样通道接口：4个物理采样通道，1个12导联全导联心电接口；

1.2物理采样通道扩展功能：仅占用1个物理通道即可同时采集8道信号，支持扩展无线传感器，可无线采集人体体位、心电、呼吸、肺活量、脉搏、血氧、收缩压、舒张压等信号，支持对扩展传感器进行参数调节；

1.3传感器自动识别：系统自动识别连接的传感器类型，自动按传感器类型设置采样参数，同时在软件界面上有具体提示界面；

1.4传感器自动设置参数：传感器连接后自动默认设置最佳参数；

1.5传感器定标信息自动存储：定标信息随传感器移动，更换设备无须再次定标；

1.6量程：±50μV ~±1V；

1.7滤波器：同时具备硬件模拟滤波器、DSP 5阶贝塞尔滤波器、软件数字滤波器；

1）低通：1、2、5、10、20、50、100、200、500、1k、2k、5k、10k、20k、50k，共15档；

2)高通（时间常数）：DC、5S、2s、1s、0.5s、0.2s、0.1s、0.05s、0.02s、0.01s、0.005s、0.002s、0.001s，共13档；

3）50Hz带阻：关，低，中，高4档可调。

1.8具有通道消除极化功能；

1.9具有通道软件回零功能；

1.10最大采样率：800KHz（物理通道最大200ksps*4，12导联通道2ksps*12）；

1.11 AD转换器：16位4通道同步采样；

1.12处理器：浮点型DSP+ARM双核处理器；

1.13共模抑制比（CMMR）：>100DB；

1.14输入阻抗：10M@DC；

1.15等效输入噪声：电压峰峰值< 2.0μV，信噪比：> 100dB；

1.16支持连续采样、刺激触发采样、外部触发采样、程控采样；

1.17系统级联：支持2~4台设备级联；

1.18电源:DC 12V；

1.19环境监测功能：可实时监测温度、湿度、大气压，并同步记录到实验数据文件中；

1.20设备使用情况记录：自动记录设备使用情况到硬件中，包括首次使用日期，最近使用日期，累计使用时间和次数等；

1.21具有监听、记滴功能；

1.22设备高级程控刺激器：

1）波形：方波、三角波、正弦波、余弦波、半正弦波、直流波、用户编辑任意波形；

2）模式：恒流、恒压两种输出方式；

3）电压：-110V~110V；

4）电流：-150mA~+150mA；

5）时间步长：0.05ms。

2.软件参数

2.1软件显示通道数：1~64通道可变，同时采集并显示12导联心电波形；

2.2同时反演文件数：4个（可同时打开多个文件进行反演）；

2.3采样和反演同时进行：在信号实时采集过程中，可以在同一视窗内同时打开以前记录的文件进行查看、对比、分析等操作；

2.4反演文件时，可以在播放反演波形的同时播放信号声音，比如播放减压神经放电声音；

2.5硬件监听控制：可以通过软件控制信号采集仪器的监听功能，选择监听的通道号及音量；

2.6通道差异化采样率：不同通道可设置不同采样率进行数据采样、不同采样率的信号可同步记录及同步显示；

2.7通道波形颜色设置：可单通道、全部通道进行波形颜色、背景颜色、格线颜色及风格设置；

2.8波形截图水印功能：波形截图的复制、粘贴自动添加水印；

2.9文件列表窗口：用户直接点击列表文件打开反演文件；

2.10浮动快速启动窗口：用户直接启动、停止实验，方便操作；

2.11软件外观：可由用户改变，可打开或隐藏信息显示、刺激、快速启动、文件列表等窗口，所有窗口可在屏幕范围内移动；

2.12具有嵌入软件界面的实验报告编辑功能；

2.13软件实验模块内嵌web电子教材，内容包含：

1）实验目的和原理：生动形象的Flash或图片讲解实验原理；

2）实验对象：认识实验动物，了解该动物在实验中的意义；

3）实验器材：学习实验设备和器材的使用；

4）实验步骤：详细的实验步骤描述；

5）思考题：涵盖原理与实验步骤的问题思考；

6）实验操作视频：高清视频指导实验过程。

2.14专业实验知识展示：可以Flash文件和流媒体等形式展示各种专业实验技能；

2.15软件直接与虚拟仿真实验中心连接：虚实结合，为学生展示更多实验知识；

2.16软件自动升级功能：软件自动搜索服务器上的最新版本软件并提醒用户升级，用户确认后可自动升级；

2.17用户意见自动收集：软件中含用户意见收集窗口，用户输入的任何意见可直接传到软件开发商；

2.18支持多媒体视频录制功能；

2.19数据导出：可导出原始实验数据及分析结果；

2.20通用数据处理：包含微分、积分、频率直方图、序列密度直方图、非序列密度直方图、频谱分析、平均血压、记滴趋势分析以及基于包络算法的心率曲线分析等；

2.21专用数据处理：包含血流动力学实验参数的分析、心肌细胞动作电位参数的测量、心功能参数分析，人体肺通气功能测量，突触后电位分析，心率变异分析，心电向量图分析等；

2.22心率变异分析：包含Lorenz图分析，RR间期直方图分析，RR间期差值分析，速度图分析，功率谱分析等；

2.23数据测量：包含单点测量、带Mark标记的两点测量、区间测量、实时测量，可测量出波形的最大、最小、平均值，时间、频率、面积等参数；

2.24药理学参数计算工具：苯海拉明的拮抗参数（PA2、PD2）测定功能，按照Bliss法计算LD50、ED50值、计算t检验和半衰期值；

2.25固件自动升级：软件会判断硬件产品上固件软件是否为最新版本，对低版本的固件自动完成升级；

2.26软件功能配置：文件路径、软件外观等信息可以通过统一配置界面进行修改，在该界面上还能查看系统详细信息；

2.27刺激器脉冲波形自定义：支持任意拖动刺激波形，实现波形的任意编辑并开始刺激；

2.28具有对刺激参数进行保存和加载功能；

2.29刺激脉冲详细说明指导：在软件界面上对刺激波宽、幅度等参数进行可视化描述；

2.30刺激器参数冻结：保证在刺激过程中参数不能被用户修改，防止误操作；

2.31具有对保存的全部刺激器参数进行查看和修改功能；

2.32实验模块参数查看和修改：可以对系统默认、用户自定义实验参数进行查看及修改；

2.33实验模块自定义功能：可以设计自定义的实验模块，选择传感器、通道、采样率等参数；

2.34数据监控窗口：可以显示实时值、最大值、最小值等，窗口可任意改变大小。

主要特点

1．信息化多媒体展示功能

信息化功能主要体现在实验前对学生的指导工作上，在实验前，学生可以从系统学习到关于仪器的知识，关于实验的知识（材料，原理，方法，操作等）；实验中可以方便控制系统获取好的实验结果。

2．无纸化的实验报告管理功能

实验后学生可以在BL-420N系统软件上方便编辑自己的实验报告，然后传输到NEIM-100实验信息化管理中心，由实验老师进行网上批阅和管理。

3．实验设备使用的自动记录、统计管理功能

每一台BL-420N设备都会自动记录设备的使用情况，包括首次使用时间，末次使用时间，累计使用次数，平均每次实验使用时间等。这些信息会自动传输到NEIM-100实验信息化管理中心进行统计分析。

4．随实验数据存贮的实验环境信息使实验数据更客观可信

在高原和平原完成的同样生物机能试验可能会存在不同结果，这很可能是由实验环境的不同而造成的。BL-420N存贮完成实验时的各种环境条件，包括：温度、湿度、大气压力，还存贮完成实验使用的计算机软硬件环境信息，比如CPU，内存，操作系统等，得到精确的实验环境数据。

5．通道具有智能识别功能

BL-420N系统的每个通道都具有智能识别功能，当连接公司生产的智能传感器时，可以自动识别智能传感器的全部信息，用户无需进行定标等操作即可完成传感器的设置，直接开始试验，方便用户使用。

6．物理通道的自动扩展功能

当BL-420N系统与具有多通道扩展功能的传感器连接时，BL-420N系统会自动扩展这些新引入的采用通道，比如：当用户在1通道连接一个具有3个通道信号的传感器时，1通道会自动扩展为3个采样通道，而整个系统则从4通道变成6通道系统。

7．拓展人体无线生理信号采集

BL-420N系统配套有人体生理信号无线连接器，可以将HWS0601人体无线生理信号采集器采集到人体生理信号，如心电、血压、呼吸和血氧等信号传入到BL-420N系统进行显示和记录。

8．强大的反演功能

采集信号的同时，可反演已经储存的数据，可最多同时反演4个文件，反演时仍可实现监听功能。
