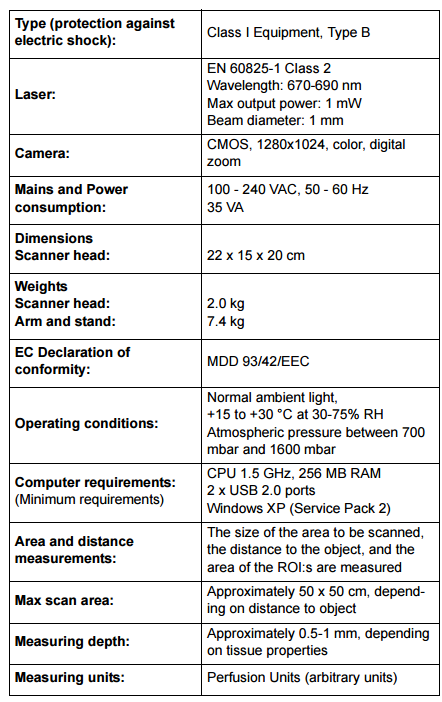

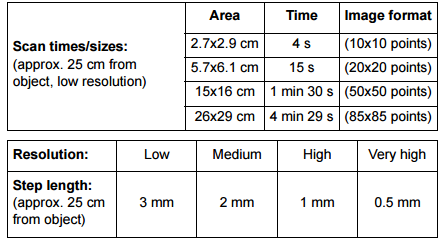

  • 产品参数
  • 产品特性
  • 产品应用

    PeriScan PIM 3血流灌注成像仪基于激光多普勒技术;通过低能量激光束对组织进行扫描,生成彩色编码微循环血流灌注图像。与使用探头的点式激光多普勒血流仪相比,该系统不能实时研究血流动态变化;但该系统优点在于:可监测较大范围的血流灌注数据,每张血流灌注图像最多可包含255x255个监测位点。监测过程为非接触式,无需接触监测目标。

    PeriScan PIM 3在人体和动物微循环血流研究方面有着广泛的应用。常见应用领域包括烧伤评估、不愈合创面研究、皮瓣移植研究以及皮肤护理产品研发等。动物科研中,该技术血管生成、脑卒中模型、或在开放性手术过程中进行器官表面血流灌注成像。

    PIM 3 监测原理

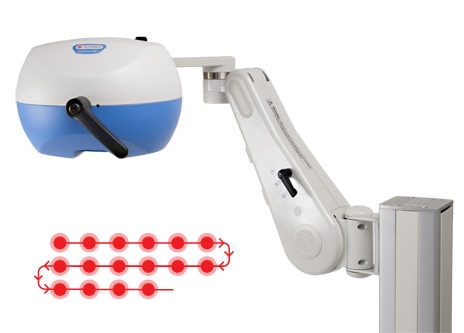

    扫描

    尽管视觉上激光束呈现连续扫描模式,但实际上整个检查过程由很多间断的监测点构成。每个监测点激光会停留几毫秒时间采集血流灌注量数据,然后移动到下一个 监测点。监测点数量最多可为255×255个,这意味着一幅血流图中最多可扫描65000个独立的组织血流。通常来说,各监测点对噪声敏感并且存在空间差 异性,因此多个监测点求平均值是优点之一。


    激光多普勒原理

    激光穿透组织后被散射,部分激光被吸收。部分散射的激光回到组织表面,被设备内部的探测器探测到,然后激光信号被转换为组织微循环血流。根据激光多普勒原 理,激光击中移动的物体后,波长/频率发生了变化(多普勒频移);而击中静止结构则不会变化。激光多普勒频移的强度及频率分布与组织中血细胞移动速度正相 关,与移动方向无关,根据这一原理可计算出血流灌注值。


    PIM 3 工作原理

    左图中切开的部分分别显示激光发射器、彩色相机、激光血流探测器(收集反射激光信号)和移动棱镜(不停移动激光束位置)。
